工程概述

本期超濾裝置設計最終產水量為560T/H。按每套產水量140T/H，共計4套來設計。
根據本項目的水源水質特點以及綜合考慮系統的運行費用及系統占地等情況，采用下述工藝：多介質過濾器+超濾+反滲透+混床。（本次新增超濾裝置及相關的附屬設備）
根據目前原有系統的運行情況，為了使產水滿足鍋爐補給水的水質要求及設備長期穩定的運行，現在考慮在原有系統中新增超濾裝置。
控制系統上位機+PLC，實現全自動控制。和原有的控制系統進行對接。

設計處理思路

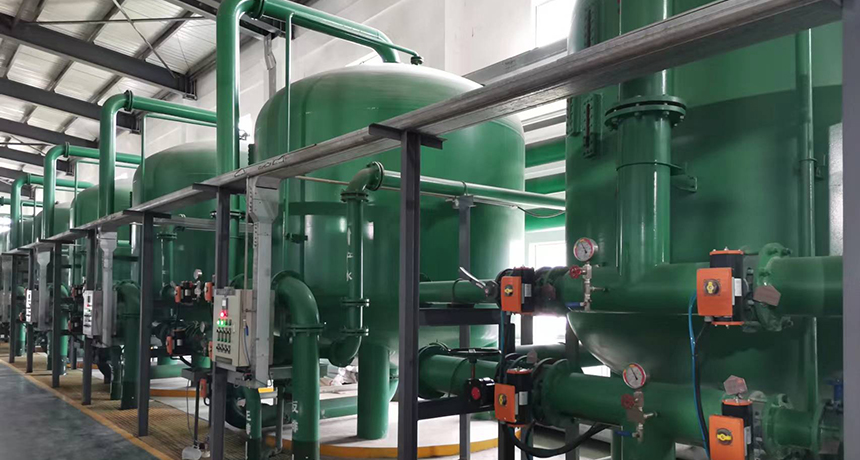

1)原有多介質過濾器作為第一道預處理裝置，。
2)本工程設置自清洗過濾器為第二道預處理裝置，以保證超濾設備的進水不會混入大顆粒的雜質，對超濾膜造成劃傷；

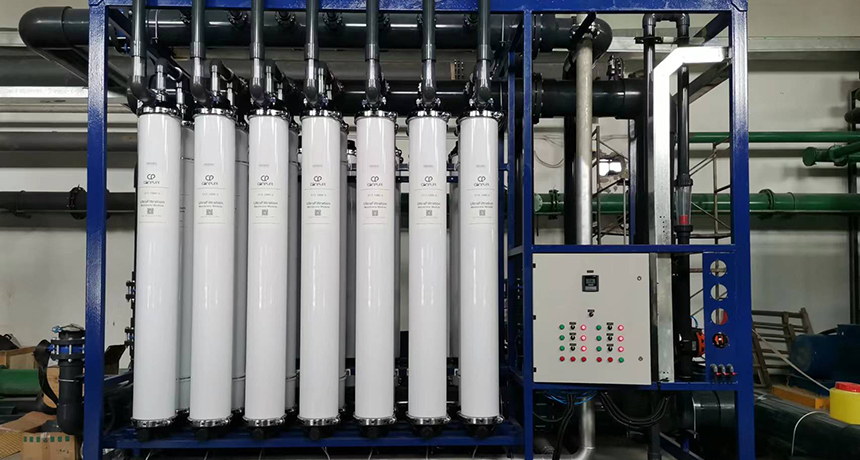

3)使用超濾(UF)作為第三道預處理裝置，去除水中的大分子有機物及其它有害物質。
4)以PLC+氣動閥門的控制方式來全自動運行，避免了人工操作的失誤，保證了設備運行的可靠性。

主工藝流程：

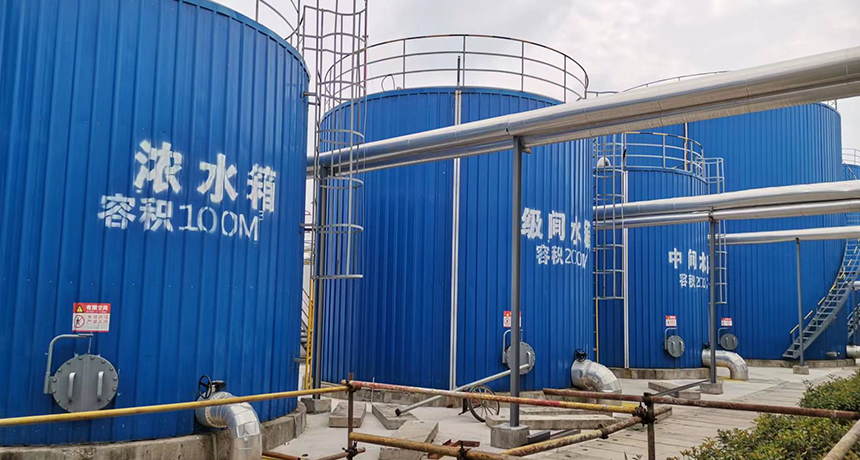

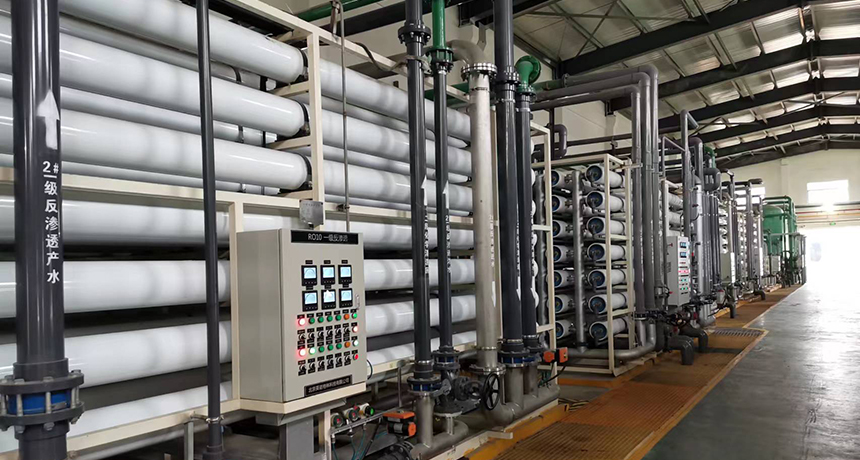

原水箱→原水泵→換熱器→絮凝劑加藥、殺菌劑加藥→雙介質過濾器→自清洗過濾器→超濾裝置→超濾產水箱→超濾水泵→（還原劑、阻垢劑）→反滲透保安過濾器→高壓泵→反滲透裝置→中間水箱（脫碳塔）→中間水泵→混床→除鹽水箱→除鹽水泵→用戶。（著色部分為新增加的設備）
超濾裝置反洗用水為超濾的產水，超濾裝置的化學清洗裝置可以利用原有的反滲透裝置清洗裝置。
