全自動軟化器是用于水質軟化的設備，以除去水中鈣、鎂等離子（出水硬度在0.03mmol/L以下），可作為鍋爐補給水處理設備，也可用于化工、輕紡、印柒、釀造等工業制備軟水及中央空調系統循環冷卻用水。交換劑采用強酸陽離子交換樹脂。鈉離子軟化器產水進入到產水箱后由純水泵輸送到用水點。

根據鈉離子軟化器的交換過程可以得出鈉離子軟化器的出水特點如下：

CL根基本不變，硬度可以降低甚至降到零。
堿度不變：經鈉離子軟化后，碳酸鹽硬度等物質的量轉變?yōu)橹靥妓徕c。總含鹽量略有增加。
鈉離子交換器在鈉離子交換樹脂吸附鈣鎂離子飽和，則交換器失效，在實際的運行過程中，這種失效的過程是有變化的。
當鈉離子交換樹脂的交換容量越來越少的時候，交換器的出水硬度開始增加，并在很短的時間內就完全失效，產水硬度等于進水硬度，則需要立即進行再生處理。

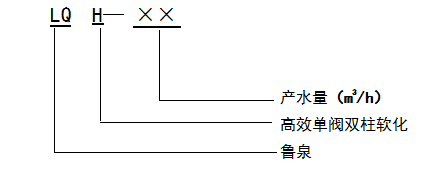

1、型號說明


2、原理

本設備由二個或四個浮床聯合工作，當為四柱時每?jī)蓚€(gè)柱為一組，組內兩柱同步工作（可將二柱視同一柱）。每床（每組）工藝流程為：產水   松床   再生  小清洗  大清洗   產水……循環工作。當一床（組）處于產水工況時，另一床（組）處于輔助作業工況，產水與輔助作業互不干擾，產水連續。各交換柱由雙層閥控制，交換柱的上部管路接于上閥控制，下部管路接于下閥控制。上、下閥由十字軸傳動同步運行，以控制各床工況變換。閥的結構無偏磨。在非進鹽周期閥體內無鹽，減少化學腐蝕，設備壽命較鄧氏以前發明ZDF系列大為延長，是其改型換代的產品。本設備操作簡便，開停機時只需一按電鈕，水、鹽、電路均開或停，無誤操作之可能。

3、設備特點

實現了全自動控制，堪稱：“傻瓜機”、 “放心機”。
設備適應性強，對高硬度水（≤20mmol/L），一次軟化后水殘余硬度≤0.03mmol/L。
設備重量輕，占地面積小，安裝簡便，操作方便，只需接通進出水管、電源，即可開機產水。
采用背壓供鹽系統，不需另設鹽池、鹽泵和壓力溶鹽器及計量箱。
使用壽命長，由于閥結構設計合理，比原自動切換器使用壽命延長上1倍。
設備節能效果顯著，與同類產品相比節省投資50%，節鹽30%，節省清洗水量60%，并且減少環境污染。

4、鈉離子軟化器配置

鈉離子軟化器共設置了2臺，呈1用1備的運行方式；軟化器碳鋼襯膠，根據20-30m/h流速計算，單臺鈉離子軟化器直徑為1500mm（含有一定的富余量）。為了提高鈉離子軟化器的周期制水量，適當?shù)卦黾訕渲臄?shù)量，鈉離子軟化器內填鈉型強酸型樹脂的高度為1600mm。
鈉離子軟化器布水形式采用多孔板+濾帽布水形式，使布水更加均勻，大限度地防止偏流現象的產生。
為了防止鈉離子軟化器在運行的過程中出現濾帽破損出現樹脂泄漏的現象，系統在軟化器的產水管道上配備了一個樹脂捕捉器，以防止泄漏的樹脂污染后段工藝用水。

5、再生方式

為了保證樹脂再生的可靠性，系統再生方式采用鹽泵輸送再生液到鈉離子軟化器內進行再生處理。
工業食鹽被投放在溶鹽箱內，被再生泵打入到鈉離子軟化器內進行逆流再生，在設定的時間內，輸送滿足交換樹脂需要的NaCL飽和溶液量。
溶鹽箱內設置攪拌器以及蒸汽加熱裝置，在溫度低的冬天可以進行較為理想的高溫度下再生，以完全恢復鈉離子軟化器的再生軟化功能。再生液在逆流再生時流速控制在3m/h，再生時間控制在40分鐘左右，再生一次需要使用食鹽在200kg左右。
為了更好地節省再生劑用量，再生時可以將再生液打入到交換器體內進行浸泡后在進行流量再生。同時，為了防止工業食鹽內所含雜質進入到交換器體內，在再生泵出口處設置一保安過濾器，以去除溶解后所產生的雜質。
